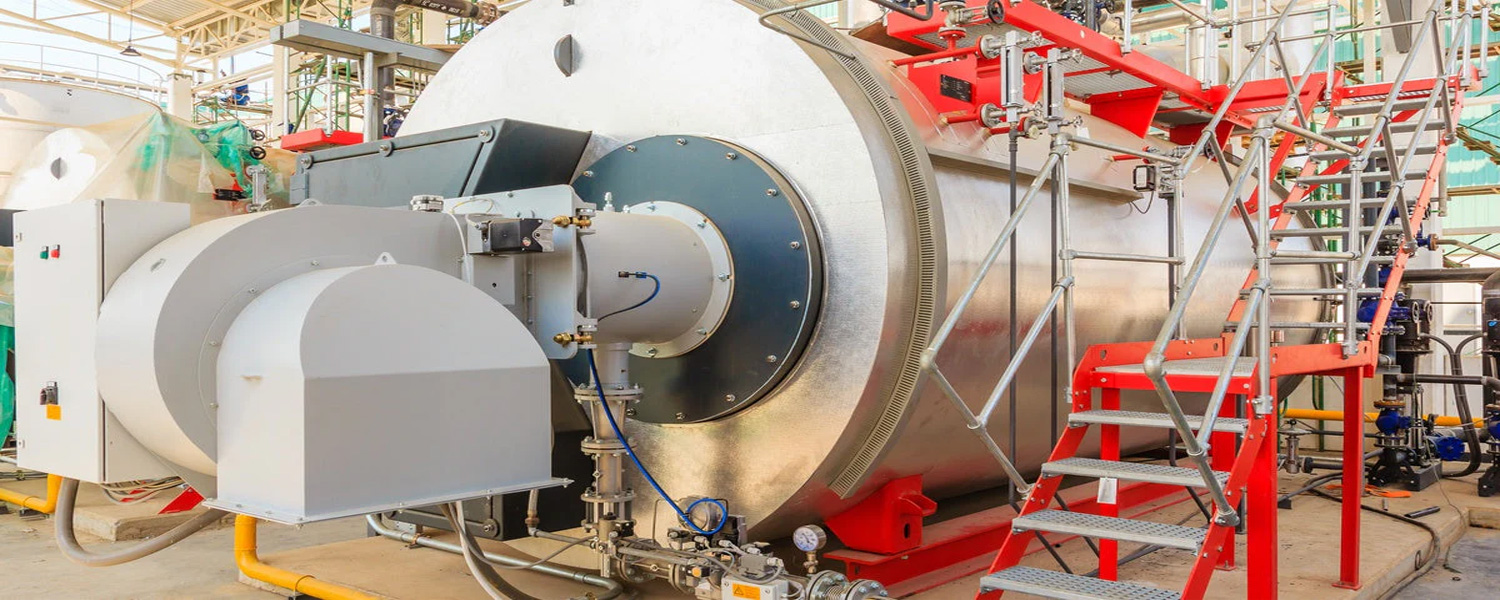

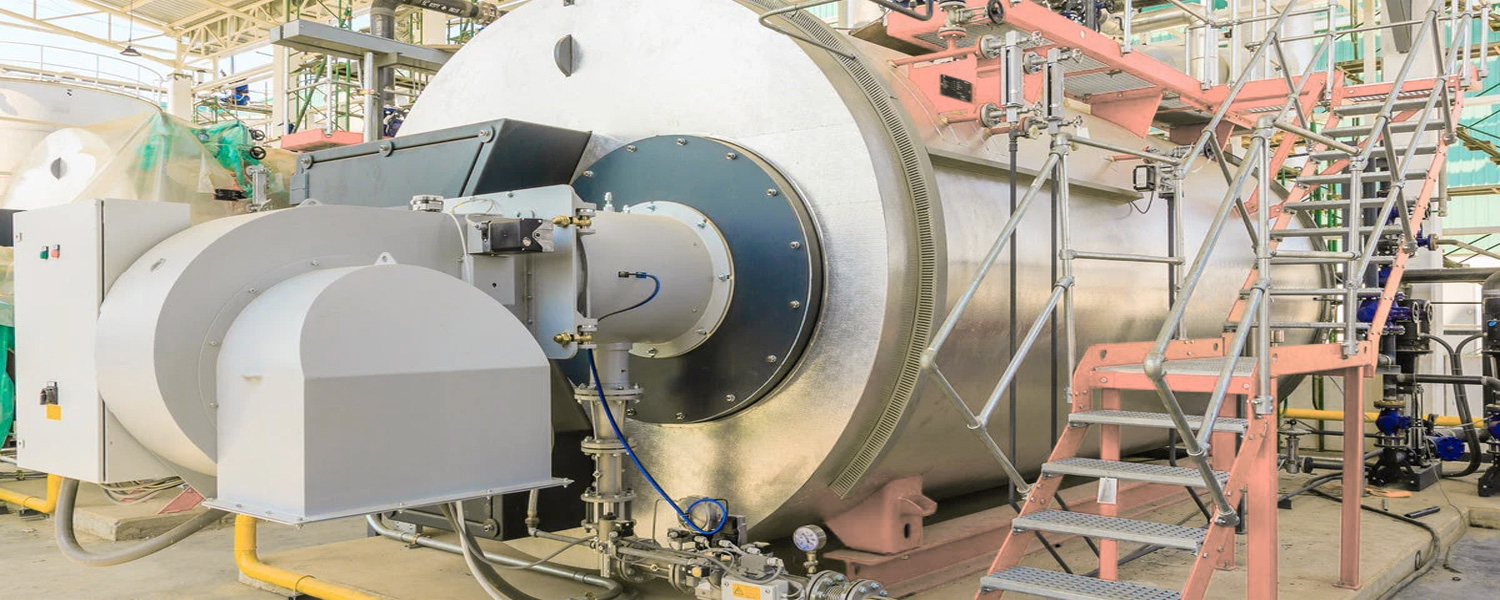

Abgaslösungen für Kessel-, Heiz- und Wärmesysteme
Für Heizzentralen, Heizkessel, Dampf- und Heißwasseranlagen muss die Abgasführung auf Dauerbetrieb, thermische Belastung, Betriebsweise und die jeweilige Einbausituation abgestimmt werden. Je nach Anlage kommen einwandige Systeme für Schacht und Verbindungsleitung, doppelwandige Systeme für gedämmte Außenführungen sowie Dichtungssysteme für feuchte Betriebsweise und Brennwertanwendungen zum Einsatz.
Typische Anforderungen in diesem Einsatzbereich:
- Dauerbetrieb und thermische Belastung in Heizzentralen und gewerblichen Wärmesystemen
- geeignete Ausführung für trockene oder feuchte Betriebsweise
- Abgasführung als Schachtlösung, Verbindungsleitung oder Außenführung
- Revisions- und Messstellen für Wartung und betriebliche Kontrolle
- projektbezogene Abstimmung von Kondensatführung, Übergängen und Befestigung
Technischer Vergleich der Systemgruppen
| Kriterium | Einwandige Systeme | Doppelwandige Systeme | Dichtungs- / Brennwertsysteme |
|---|---|---|---|
| Typische Systeme | OTLEW | OTLDW | OTLEWD / OTLDWD / MKPS |
| Typische Einbausituation | Schachteinbau, Einlage, innenliegende Verbindungsleitung | gedämmte Außenführung, freistehende Abschnitte, außenliegende Abgasführung | Brennwert- und Kondensatanlagen, feuchte Betriebsweise, Kaskaden- oder Bestandslösungen |
| Typischer Einsatz | Heizkessel, Heizzentralen, Modernisierung bestehender Schächte | Außenkamin, gedämmte Leitungsführung, technische Außenanwendung | Turbo- und Kondensatkessel, feuchte Betriebsweise, mehrgeschossige oder kaskadierte Anlagen |
| Konstruktiver Aufbau | kompakte einwandige Leitungsführung | isolierte und eigenständige Abgasführung | dichte Verbindungselemente für feuchte Abgase und Kondensationsbetrieb |
| Temperatur / Betriebsweise | typisch trockene Betriebsweise bis ca. 450 °C | typisch trockene Betriebsweise bis ca. 600 °C | feuchte Betriebsweise, je nach System typischerweise bis ca. 200 °C |
| Stärken | platzsparend, gut für Schachtmodernisierung und Innenanbindung | geeignet für gedämmte Außenbereiche und eigenständige Abgasführung | geeignet für Kondensatbetrieb, hohe Dichtheit und projektbezogene Brennwertlösungen |
| Planungsrelevante Punkte | Schachtverlauf, Revision, Reinigung und Querschnitt | Befestigung, Wandabstände, Tragkonzept und Durchführungen | Kondensatführung, Dichtheit, Kaskadenanbindung und feuchte Betriebsweise |
Typischer Aufbau einer Abgasführung für Kessel-, Heiz- und Wärmesysteme
Je nach Anlage, Betriebsweise und Einbausituation besteht die Abgasführung aus mehreren aufeinander abgestimmten Abschnitten. Dies gilt insbesondere für Heizzentralen, Heißwasser- und Dampfkessel sowie modernisierte Wärmesysteme im Bestand.
- Anschlussbereich an der Anlage: Übergang vom Kessel oder Wärmeerzeuger auf das Abgassystem
- Verbindungsleitung: abgestimmt auf Temperatur, Betriebsweise und bauliche Situation
- Schacht- oder Außenführung: je nach Objekt als Schachtlösung, Außenkamin oder innenliegende Hauptstrecke
- Kondensat- und Dichtungsbereich: insbesondere bei Brennwert- und feuchter Betriebsweise mitzuplanen
- Revisions- und Messstellen: passend zur Wartung und betrieblichen Kontrolle
Vereinfachtes Schema:
Anlage → Verbindungsleitung → Schacht- oder Außenführung → Revisions- / Messbereich → Austritt
Ergänzungskomponenten für die projektbezogene Ausführung
Im Bereich Kessel-, Heiz- und Wärmesysteme besteht die Abgasführung häufig nicht nur aus Rohrstrecken. Je nach Anlage, Betriebsweise und Einbausituation werden zusätzliche Komponenten in das Gesamtkonzept integriert.
Revisions- und Messstellen
Für Wartung, betriebliche Kontrolle und die regelmäßige technische Überprüfung der Abgasführung.
Kondensatführung
Für Brennwert- und feuchte Betriebsweise mit angepasster Ableitung und projektspezifischem Kondensatmanagement.
Trag- und Befestigungselemente
Für Schachtlösungen, Außenführungen, Dachdurchführungen und besondere Montagesituationen im Objekt.
Übergänge und Sonderbauteile
Für die abgestimmte Anbindung an Kessel, Bestandsanlagen, Kaskaden oder projektbezogene Leitungsführungen.
Projektanfrage für Kessel-, Heiz- und Wärmesysteme
Für eine schnelle technische Einordnung sind die wesentlichen Projektdaten hilfreich. Je vollständiger die Angaben, desto gezielter kann die passende Abgassystemlösung für Ihre Anlage ausgelegt werden.
Benötigte Angaben
- Anlagenart: Heizkessel, Heizzentrale, Heißwasser- oder Dampfkessel
- Brennstoffart und Betriebsweise
- Abgastemperatur und technische Eckdaten
- Einbausituation: Schacht, Innenbereich, Außenführung oder Verbindungsleitung
- geplante Leitungsführung inkl. horizontaler und vertikaler Abschnitte
- Angaben zu feuchter oder trockener Betriebsweise
- Kondensatführung, Revisions- und Messstellen
- Bestandsgebäude, Modernisierung oder Neubau
- Fotos, Skizzen, Pläne oder Gerätedatenblatt, falls vorhanden
Hinweis:
Je nach Betriebsweise, Temperatur und Einbausituation kommen einwandige, doppelwandige oder dichte Brennwertsysteme zum Einsatz.
